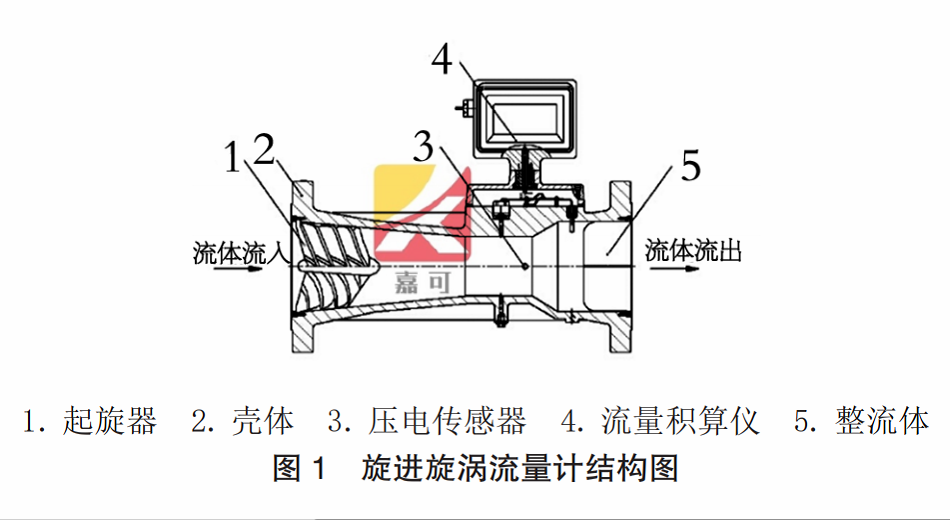

旋進漩渦流量計的測量原理。旋進漩渦流量計的整體構成如圖1所示，其構成相對簡單，測量原理如下：在實際的生產過程中，由于在流量計入口處會存在漩渦發生器，氣體在流經此部位時，會伴隨著較為劇烈的漩渦流，當漩渦形成以后，氣體所流經區段的漩渦會在漩渦流的驅使下加快漩渦速度，當達到漩渦的擴散狀態時，漩渦的速度最快，在這種情況下，壓力將大大提升，出現嚴重的回流現象，而此回流現象會驅動漩渦流中心方向的變動，使得其改變原有的方向，產生與擴散段相類似的陀螺運動。經由檢測元件對電晶體進行施壓，能夠準確測得氣體振動頻率，而該頻率是與流速呈正向變化的，傳感器電路會將所獲得的頻率轉變?yōu)殡娦盘枺诵盘栐诒眍^內放大整形與轉換以后，會形成脈沖信號，在旋進渦流流量計儀表中加以顯示與傳輸。旋進漩渦流量計的常見故障有以下幾點。
1、機械干擾
在旋進漩渦流量計的運行過程中，機械干擾的存在會影響計量結果的準確性，在實際的計量過程中，如果旋進漩渦流量計的使用過程中受到了劇烈的機械振動或者沖擊，其內部的電氣元件會出現受到影響，出現嚴重的振動與變形情況。在一些油田工程中，應用旋進漩渦流量計時，這種儀表多是安裝在室內的，這種使用環境使得其在具體的應用過程中，機械干擾的情況難以避免，甚至有時還存在著聲波干擾、地面振動干擾等現象，這一系列的干擾都將會影響計量結果的準確性。
2、紫外線的傷害
由于旋進漩渦流量計多處于室外露天環境下，這種運行與使用環境就導致在實際的應用過程中，極易受到外部環境因素的影響，儀表的屏幕顯示難以正常進行，常常存在讀數不清晰、顯示不全的問題。
3、感應探頭易損壞
旋進漩渦流量計的使用過程中，感應探頭是其中的主要元件，在實際的使用過程中，在一定的條件下，受到各種內外部因素的干擾，常常會出現感應探頭損壞的情況，比如，在大井節流器失效、開鏡過程中氣流量中雜質含量較高的情況下，探頭極易被損壞，引發計量異常。
